兰州大学校园监控解决方案

文 / 许钟生

兰州，一个历史悠久的城市，坐落于祖国的西北，这里再往西，就是河西走廊。数千年前，丝绸之路从这里经过，这里是中原通往西域的前哨，所以西域商人必然取道此处，越过狭长的金城关口，来到一座千年古城，带来葡萄美酒，玉石珠宝，带来开放和交流，又从这里，带走丝绸、茶叶、瓷器，穿过河西走廊，再越过西域一片片的胡杨绿洲，继续前行。往来的商旅成就了人烟肆市，使这座黄河岸边的城市千年来在西北大地上独树一帜。

兰州大学是中国著名学府，32 所副部级大学之一，西北地区唯一一所教育部直属全国重点综合性大学，国家“985 工程”和“211 工程”重点建设高校之一。也是经教育部批准建有研究生院的56 所高校之一，国家“111计划”和“珠峰计划”重点建设的名牌大学。

建设背景

随着我国教育事业的发展，学校的规模不断扩大，学生高密度集中，校区开放程度越来越高。如何处理校园安全保卫工作和突发性、群体性事件，减少校园暴力，对学校进行有效的安全防护成为重点。各地的教育主管部门要求各学校进行对校园及周边安全进行地毯式排查。边排查，边整治，彻底消除学校及周边安全管理的盲区（点 ）、死角。同时要求各学校要尽快建立健全人防、技防、物防三结合安全防范体系。要尽快开展校园安防建设，在校园门口和校内重要场所安装视频监控和入侵报警等技术防范设施，确保一旦发生突发事件和紧急情况，学校能够快速反应，迅速行动。

因此兰州大学决定进行兰州大学平安校园项目建设，通过人防+ 技防进一步提高校园的安全防范系数，实时监控校园的每一个角落，给师生营造一个安全和谐的校园环境。

建设目标

兰州大学此次建设智能视频监控系统要求实现对整个校园的实时视频监控、图像存储、历史图像查询、云台操作控制；实现监控网络和监控内容的广度覆盖，监控网络应全面覆盖重点地区，监控内容应适应校园视频监控业务的需求；实现监控信息反馈的快速反应，确保信息的快速、高效和安全流动。

本次建设的具体建设目标如下：

构建兰州大学校园监控专用网络，实现百兆接入，千兆上行，万兆核心的骨干网络。

建设数字化网络监控系统，建成2 个监控指挥中心（校本部、榆中校区），1 个分控室（联合中专），两个监控指挥室（兰州医学院校区指挥室、兰州一分部校区指挥室），建设中心主控室和中心机房，建设智能视频监控管理平台。

建成主要由盘旋路校本部、一分部校区、二分部校区、医学校区（含南校区）、榆中校区、草科院校区、联合中专校区、家属区（本部家属区、医学家属区、一分部家属区、二分部家属区）等区域组成的1800 多个点位的智能视频监控系统。

解决方案

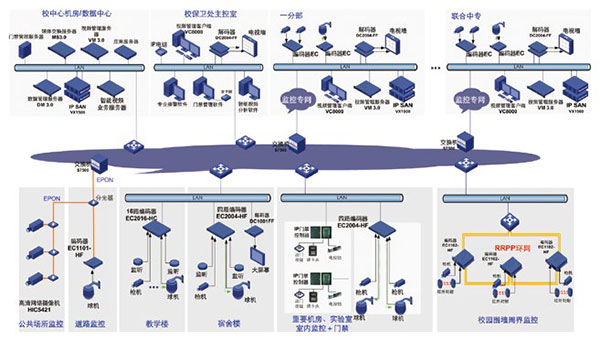

本次建设的视频监控解决方案采用全网IP 方式承载，并构建了独立的视频监控专网，在前端部署视频编码器，将摄像头模拟信号转换为IP 数字信号；对于重点部位则部署了高清IPC，通过以太网、EPON、RRPP 环网等多种技术实现IP 网络接入，将图像信号传输到各分控中心和校本部总控中心。整体解决方案如下：

方案特点

○ 整个校园安防监控系统以IP 网络技术为基础，借鉴先进的NGN 架构，信令流和媒体承载流相分离，使整个系统安全稳定运行，同时满足未来良好的扩展需求。整个系统可满足在监控系统管理服务器宕机的情况下，当前正在观看和存储的监控图像不受影响，保障校园视频监控的稳定运行。

○ 系统采用开放架构，对外提供多种开放接口，能够与各类报警、门禁、三维电子地图系统等周边业务有机融合，并为构建今后的校园一卡通等上层业务，奠定了良好基础。

○ 采用IP SAN 图像存储，提供完善录像数据保护机制；图像采用分布式和集中存储相结合的方式部署在各分监控中心机房或校本部网络中心机房，有效防止了图像的损坏和丢失；编码器通过iSCSI 协议，直接将音视频以数据块方式写入IPSAN 设备，存储更加可靠，同时实现了图像的秒级检索和回放，满足校园应急事件处理需求。

○ 在校园道路及室外公共场所等户外监控点接入方面，引入EPON 无源光网络接入技术，单条光纤可串接众多监控点，在保证可靠性、安全性前提下，减少了传统方案大量铺设光纤的建设和维护成本。

○ 在边界、围墙监控接入方面，使用RRPP 环网接入技术，保障在光纤链路在出现中断的情况下，仍可保证视频图像的稳定传输。

方案说明

○ 校园道路和公共场所
采用EPON 技术，校园道路和公共场所的摄像机接入视频编码器，多个编码器通过一根EPON 光纤接入到中心交换机上，图像接入布线方便，极大节省了光纤资源，方便了后期扩容和日常维护管理。

○ 教学楼、学生公寓楼、教师住宅楼、食堂
对于这些图像质量要求一般的室内监控点位，根据实际需求配置了多路标清编码器。

○ 校园边界、围墙
采用RRPP 环网技术，校园边界、围墙的摄像机接入环网视频编码器，每个环网编码器可接入两路视频监控图像，多个环网编码器通过一对光纤接入到中心交换机上，编码设备自组网，组网方便，性价比高，可保证光纤链路出现中断的情况下，视频图像仍可稳定传输。

○ 校园门口等重点防护区域
对于校门口等重点防护区域则部署高清IPC，提供1080P的高清视频图像，使重点部位实时状况一览无余。

○ 学生宿舍楼值班室
在各学生宿舍楼值班室配置了管理PC，各宿舍楼管理员通过简单登陆IE 浏览器即可实现对所在宿舍楼视频图像资源的实时监控。

○ 各校区分控中心
在各校区设立了分控中心，配置了相应的管理PC、解码设备以及大屏显示设备，实现本辖区和职权范围内的监控资源调度。部分校区还建立了分控中心机房，部署了视频管理服务器、IP SAN 存储设备对分校区所辖视频监控图像进行统一集中管理与图像存储。

○ 校本部监控中心
在校本部监控指挥中心，配置了相应的管理PC、解码设备以及30 块高清液晶显示大屏，作为兰州大学的视频监控系统核心，实现对整个兰州大学视频监控系统音视频资源的综合调度与指挥。校本部网络中心机房部署了视频管理服务器、IP SAN 存储设备对多个校区的视频监控图像进行统一集中管理与图像存储。

实施效果图

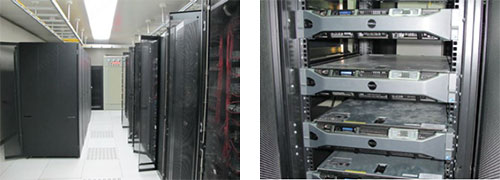

机房整体布局，全局基于IP 架构的机房简洁，标准，调试管理方便。

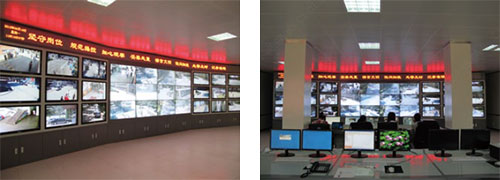

硬件解码上电视墙，图像清晰，调用灵活。　基于PC 的B/S 客户端控制，使用方便。
